常规参数

模块颜色银灰金属色

屏蔽层锌合金铸件

安装方式免工具安装

模块主体塑料聚碳酸酯

IDC端子磷青铜镀镍

IDC端子卡接线径单股或多股裸铜导体0.4~0.6mm

RJ45端口类型8P8C

RJ45端口金针磷青铜镀金（镀金层厚度50μm）

RJ45端口可重复拔插次数不低于750次

插入损耗≤ 0.4dB@250MHz

使用特性

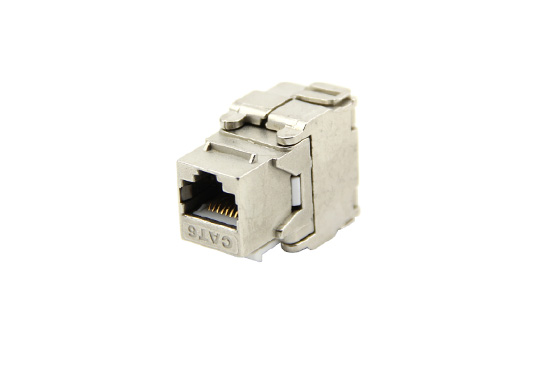

使用特性六类系统链路中用于端接六类电缆的标准屏蔽 RJ45数据用模块。

可提供高达 250MHz带宽支持，支持典型应用为1000Mbps。

该产品广泛应用于室内水平工作区布线，室内局域网布线，用于六类屏蔽系统。

产品选用一体式铸造锌合金外壳作为屏蔽层，IDC接线端子为磷青铜镀镍，RJ45端口

为8P8C接口，同时满足4P4C/4P2C语音系统及8P8C 数据系统使用，另结合屏蔽系统

对于接地和屏蔽连续的要求，模块具有完善可靠的接地与屏蔽连续安装设计。

模块卡接牢固，耐用性稳定性强，免工具安装快速方便，配合爱谱华顿六类数据电

缆、配线架及跳线，整体六类屏蔽信道 /链路达到并大大超过标准要求，提供丰富的系

统指标余量。
